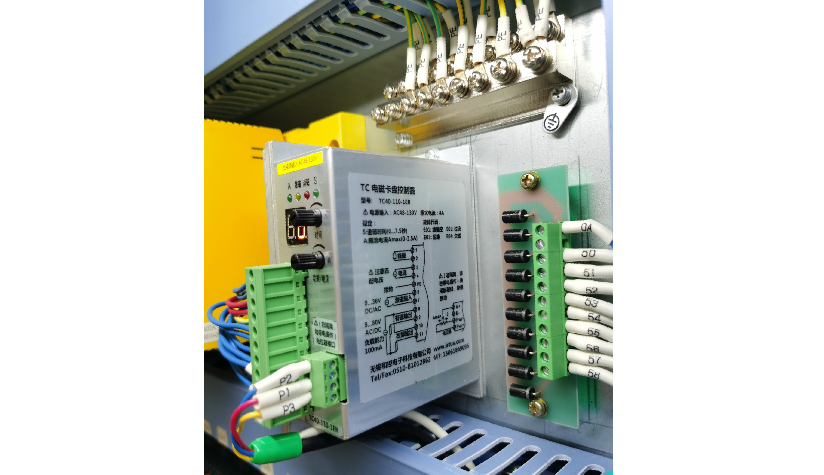

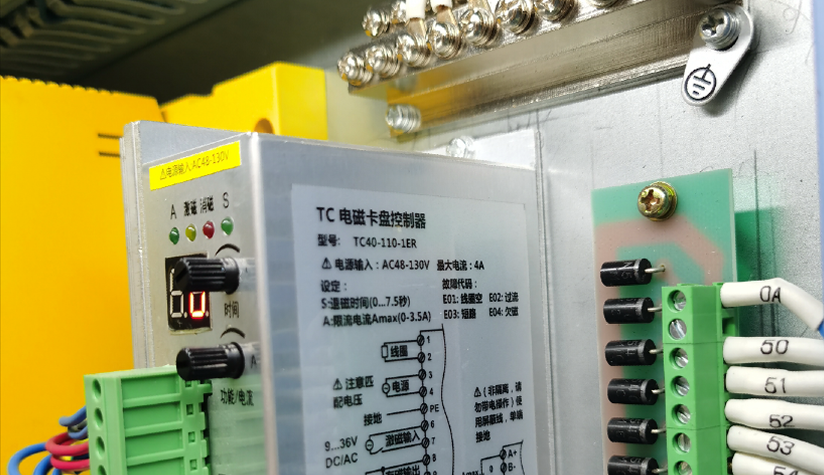

電磁卡盤控制器

? 供電電壓: AC48 ～ AC130V；

? 輸出電流：最大4A；

? 輸出電壓：最大110VA；

? 擴展接口： 1路電位器輸入（非隔離）；

? 控制功能： 一擋磁力控制，退磁時間可調，激磁輸入信號，有磁信號輸出，故障信號輸出；

? 故障保護：斷路，短路，欠磁，異常設定等

代碼如下：

E.01 未檢測到線圈 線未接好或線圈開路 檢測接線，確保負載接線正確

E.02 電流過大 線圈電阻過小或負載線路有短路 檢測負載電阻是否在規定值

E.03 輸出短路 輸出電路短路 檢測負載線路電阻

E.04 失磁 負載開路或異常電流給定 ※1 檢測負載線路，或檢查電流給定

※1 異常電流給定：是指控制器在激磁狀態下，人為或其他原因?qū)е陆o定電流為 0。 該狀態非常危險。

? 智能過流，短路，失磁，空載檢測報警；

? 寬電壓輸入，高適應性；

? 可擴展外部輸入接口，如RS485通訊、模擬量、PWM、電位器等，方便遙控操作(選配)；

? 優秀的工業外形，高檔機床首選；

? 高防護，緊湊尺寸，全鋁封閉外殼，良好的散熱性能；

? 安全要求 符合 GB 4793.1 標準

? 寬工作溫度：-25 ～ 65℃；

? EMI：滿足 fcc a 級或 ce 級；

TC20 系列電磁卡盤控制器， 是一款電磁線圈勵磁退磁驅動設備，適用于各種磨床及數控磨床的無心電磁夾具的勵磁退磁驅動，裝置采用單片機進行精密控制，保護完善，接口豐富連接方便。

此類控制器在行業內有多種名稱，功能分有如：沖退磁控制器，調磁器，電磁卡盤控制器； 按型號分：有 KCJ-2, KCJ-5, JY-50 等， TC20都能完美兼容和升級上產品。
