| EDAM1001 16通道±10V模擬輸入IO模塊 |
| I/O 特點 |
| ? 標準 Modbus TCP； ? 16 個單端電壓輸入通道，通道都可獨立配置； ? 金屬外殼，高防護，緊湊尺寸； ? 雙看門狗，低功耗設計； ? 1500VDC 模擬與數字隔離, 通道間保護 25VDC； ? 寬工作電壓：7-30VDC, 電源反接保護； ? 寬工作溫度：-25 75℃； ? EMI：滿足 fcc a 級或 ce 級； |
| 介紹 |
EDAM1001 又稱 iRTUxDAM1001，具有 iRTUx 采集記錄、云上報等的功能。該模塊是一個 16 通道 0-10V 模擬輸入模塊，對于工業測量和監控應用來說是一種極具成本效益的解決方案。它的磁隔離輸入提供 1500VDC 的模擬輸入和模塊之間的隔離，并保護模塊和外圍設備免受高輸入線路電壓損壞。 DAM1001 提供信號調理、 A/D 轉換、測量和以太網數字通信功能。 DAM1001 采用 16 位 A/D 轉換器將傳感器電壓或電流轉換成數字?jǐn)?shù)據。當主機輪詢時，模塊通過標準的 Modbus TCP 接口將數據發送給主機。 |
 |
| 系統規格 |
| ? 接口； – 2 個以太網 RJ45 座，型號為 8P8C 的 RJ45，金屬屏蔽。 – Modbus TCP; ? 指示； – 9 個 Led，指示電源和通訊等 ? 隔離； – 1500VDC ? 保護； – EMI：滿足 fcc a 級或 ce 級； ? 電源； – 反接保護 – +7V 30VDC – <2.5W 低功耗 ? 機械尺寸； – DIN32 安裝、板側裝和板豎裝 – 100mm X 120mm X 40mm ? 環境； – 工作溫度：-25 to +75°C； – 保存溫度：-45 to +85°C； |
| 應用 |
| ? 遠程數據采集 ? 過程監控 ? 工業過程控制 ? 能源管理 ? 監控 ? 安全系統 ? 實驗室自動化 ? 樓宇自動化 ? 產品測試 ? 直接數字控制 |
| I/O 規格 |
| ? 16 個單端電壓輸入通道 ? 支持的電壓，±10V/±5V ? A/D 分辨率，16 位 ? 綜合精度，0.1% (FSR) ? 采樣速率，100 次/秒 ? 輸入阻抗：>30KΩ ? 通道間共模電壓：25VDC |
| 可配置量程 |
| ? -10V …10V ? -5V …5V |
| 可配置的協議 |
| ? Modbus 從站 (TCP 或 RTU/ASCII); ? Modbus 主站 (TCP 或 RTU/ASCII); ? Modubs 有表網關 (TCP 或 RTU/ASCII); ? Modubs 無表網關 (TCP 或 RTU/ASCII); ? Modubs 云網關； ? 云上報協議； ? 設備遠程維護協議（需云服務器，無錫和控電子提供平臺軟件支持)； |

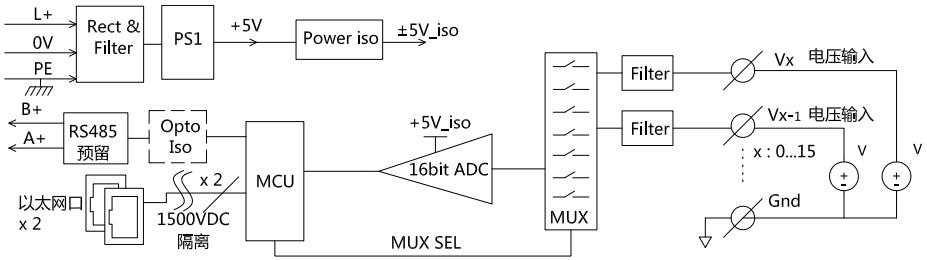

| I/O 內部結構 |
 |

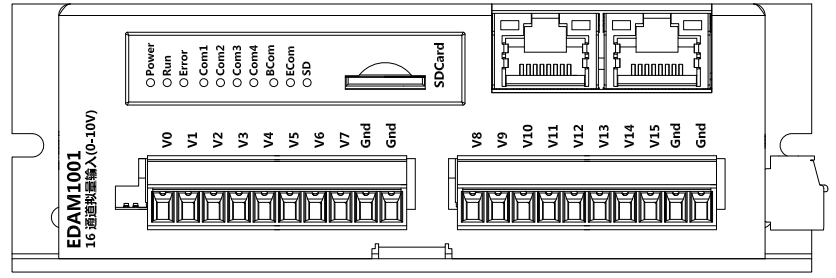

| 接線端子定義 |
 |
| 參考接線 |
 |
| 可增加訂購的相關附件 |
| ? 無 |
| 訂購信息 |
| EDAM1001 16通道±10V模擬輸入IO模塊 |
| 配套的電子文檔： EDAM1001_Datasheet.pdf |
| 機械尺寸 |
 |
| 安裝方式 （DIN 導軌安裝 ) |
 |
| M3螺絲正面安裝 |
 |
| M3螺絲側面安裝 |
 |
以太網16通道±10V模擬輸入IO模塊
上架時間：2020-08-07 制造商：HCTech 無錫和控電子
瀏覽次數：7067
產品類型：IO模塊
產品顏色：
產品價格：￥
