Modbus?協議?深入?講解
概覽
Modbus是一種工業協議，于1979年開發，旨在實現自動化設備之間的通信。 Modbus最初是作為通過串行層傳輸數據的應用級協議實現的，現已擴展到包括通過串行、TCP/IP和用戶數據報協議（UDP）的實現。 本文檔提供了協議實現的深入講解。
內容
什么是Modbus協議？
Modbus是使用主從關系實現的請求 - 響應協議。 在主從關系中，通信總是成對發生 - 一個設備必須發起請求，然后等待響應 - 并且發起設備（主設備）負責發起每次交互。 通常，主設備是人機界面（HMI）或監控和數據采集（SCADA）系統，從設備是傳感器、可編程邏輯控制器（PLC）或可編程自動化控制器（PAC）。 這些請求和響應的內容以及發送這些消息的網絡層由協議的不同層來定義。
|

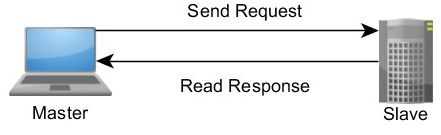

| 圖1. 主從網絡關系 |
Modbus協議層
在最初的做法中，Modbus是建立在串行端口之上的單一協議，因此它不能被分成多個層。 隨著時間的推移，該協議引入了不同的應用程序數據單元來更改串行通信使用的數據包格式，或允許使用TCP/IP和用戶數據報協議（UDP）網絡。 這實現了定義協議數據單元（PDU）的核心協議和定義應用數據單元（ADU）的網絡層的分離。
協議數據單元(PDU)
PDU及其處理代碼構成了Modbus應用協議規范的核心。 該規范定義了PDU的格式、協議使用的各種數據概念、如何使用功能代碼訪問數據，以及每個功能代碼的具體實現和限制。
Modbus PDU格式被定義為一個功能代碼，后面跟著一組關聯的數據。 該數據的大小和內容由功能代碼定義，整個PDU（功能代碼和數據）的大小不能超過253個字節。 每個功能代碼都有一個特定的行為，從設備可以根據所需的應用程序行為靈活地實現這些行為。 PDU規范定義了數據訪問和操作的核心概念；但是，從設備可能會以規范中未明確定義的方式處理數據。
訪問Modbus和Modbus數據模型中的數據
通常，Modbus可訪問的數據存儲在四個數據庫或地址范圍的其中一個： 線圈狀態、離散量輸入、保持寄存器和輸入寄存器。 與許多規范一樣，名稱可能因行業或應用而異。 例如，保持寄存器也可以稱為輸出寄存器，線圈狀態可能稱為數字或離散量輸出。 這些數據庫定義了所包含數據的類型和訪問權限。 從設備可以直接訪問這些數據，因為這些數據由設備本地托管。 Modbus可訪問的數據通常是設備主存的一個子集。 相反，Modbus主設備必須通過各種功能代碼請求訪問這些數據。 表1中描述了每個區塊的行為。
| 內存區塊 | 數據類型 | 主設備訪問 | 從設備訪問 |
| 線圈狀態 | 布爾 | 讀/寫 | 讀/寫 |
| 離散輸入 | 布爾 | 只讀 | 讀/寫 |
| 保持寄存器 | 無符號雙字節整型 | 讀/寫 | 讀/寫 |
| 輸入寄存器 | 無符號雙字節整型 | 只讀 | 讀/寫 |
表1. Modbus數據模型區塊
這些區塊允許您限制或允許訪問不同的數據元素，并且為應用層提供簡化的機制來訪問不同的數據類型。
這些區塊是完全概念性的。 它們可能作為獨立的內存地址存在于給定的系統中，但也可能重疊。 例如，線圈狀態1可能存在于與保持寄存器1所代表的字的第一位相同的內存中。 尋址方案完全由從設備定義，其對每個內存區的解釋是設備數據模型的重要組成部分。
數據模型尋址
該規范將每個區塊定義為包含多達65,536（216）個元素的地址空間。 在PDU的定義中，Modbus定義了每個數據元素的地址，范圍從0到65,535。但是，每個數據元素的編號從1到n，其中n的最大值為65,536。也就是說，線圈狀態1位于地址0的線圈狀態區塊中，而保持寄存器54位于從機被定義為保持寄存器的內存部分中的地址53。
規范允許的全部范圍不需要給定設備實現。 例如，設備可能會選擇不執行線圈、離散輸入或輸入寄存器，而只使用保持寄存器150至175和200至225。這是完全可以接受的，并且通過例外來處理無效的訪問嘗試。
數據尋址范圍
雖然規范將不同的數據類型定義為存在于不同的區塊中，并為每種類型分配一個本地地址范圍，但這并不一定會轉化為用于記錄或理解給定設備的Modbus可訪問內存的直觀編址方案。 為了簡化對內存區塊位置的理解，引入了一種編號方案，其將前綴添加到所討論的數據的地址中。
例如，設備手冊不會引用地址13寄存器14的數據項，而是引用地址4,014,40,014或400,014的數據項。在任何情況下，第一個數字都是4，表示保持寄存器，剩余數字則表示指定地址。 4XXX、4XXXX和4XXXXX的區別取決于設備使用的地址空間。 如果所有65,536個寄存器都在使用中，應該使用4XXXXX符號，因為其允許范圍為400,001~465,536。如果只使用幾個寄存器，通常的做法是使用范圍4,001到4,999。
在這種尋址方案中，每種數據類型都被分配了一個前綴，如表2所示。
| 數據區塊 | 前綴 |
| 線圈狀態 | 0 |
| 離散輸入 | 1 |
| 輸入寄存器 | 3 |
| 保持寄存器 | 4 |
表2. 數據范圍前綴
線圈狀態存在前綴為0的情況。這意味著4001的引用可能指的是保持寄存器1或線圈4001。因此，建議所有新尋址方案都采用帶前導零的6位尋址，并在文檔中進行標注。 因此，保持寄存器1的地址為400,001，而線圈4001的地址則為004,001。
數據地址起始值
內存地址和參考數字之間的差異會由給定應用程序選擇的索引進一步復雜化。 如前所述，保存寄存器1位于地址零。 通常，參考號碼是1索引，這意味著給定范圍的起始值為1。 因此，400,001就表示為地址0的保持寄存器00001。一些做法選擇以零開始其范圍，這意味著400,000轉換為地址零的保持寄存器。 表3展示了這個概念。
| 地址 | 寄存器編號 | 編號1（1索引，標準） | 編號（0索引，替換） |
| 0 | 1 | 400001 | 400000 |
| 1 | 2 | 400002 | 400001 |
| 2 | 3 | 400003 | 400002 |
表3.寄存器索引方案
1索引范圍應用較為廣泛，強烈建議采用。 無論哪種情況，每個范圍的起始值都應在文檔中注明。
大數據類型
Modbus標準提供了一個相對簡單的數據模型，它不包含無符號字和位值之外的其他數據類型。 如果系統的位值對應于螺線管和繼電器，并且字值對應于未縮放的ADC值，這是足夠的，但對于更高級的系統則可能不足。 因此，許多Modbus實現都包含跨寄存器邊界的數據類型。 NI LabVIEW數據記錄和監控（DSC）模塊和KEPServerEX都定義了許多參考類型。 例如，存儲在保持寄存器中的字符串遵循標準格式（400,001），但后跟一個十進制數、長度和字符串的字節順序（400,001.2H是指保持寄存器1中的兩個字符串，其中高位字節對應到字符串的第一個字符）。 這是必需的，因為每個請求的大小都是有限的，所以Modbus主機必須知道字符串的確切范圍，而不是像NULL那樣搜索長度或分隔符。
位訪問
除了允許訪問跨寄存器邊界的數據之外，一些Modbus主設備還支持對寄存器中各個位的引用。 這是有好處的，因為它允許設備將相同內存范圍內的每種類型的數據組合在一起，而不必將二進制數據分成線圈整體和離散量輸入范圍。 這通常使用小數點和位索引或數字進行索引，具體取決于如何實現。 也就是說，第一個寄存器的第一位可能是400,001.00或400,001.01。 建議任何文檔都要說明所使用的索引方案。
數據字節順序

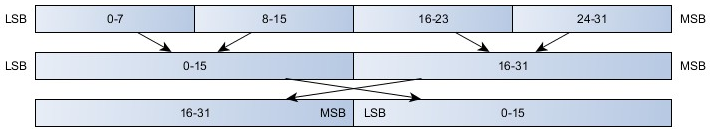

多寄存器數據（單精度浮點值），可以通過將數據拆分到兩個寄存器，輕松地在Modbus中傳輸。 由于這不是由標準定義的，因此分割的字節順序沒有規定。 盡管每個無符號字必須以網絡（big-endian）字節順序發送以滿足標準，但許多設備會顛倒多字節數據的字節順序。 圖2所示的是一個不常見但有效的例子。
|
| 圖2.多字數據的字節順序交換 |
請務必理解設備如何將信息存儲在內存中并對其進行正確解碼。 建議文檔寫明系統所使用的字順序。 如果需要靈活性，也可以將Endian添加為系統配置選項，提供基礎的編碼和解碼功能。
字符串

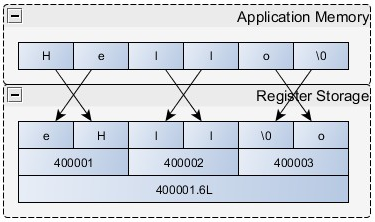

字符串可以很容易地存儲在Modbus寄存器中。 為了簡單起見，一些方法要求字符串長度為2的倍數，并使用控制來填充額外的空間。 字節順序也是字符串交互中的一個變量。 字符串格式可能包含也可能不包含NULL作為最終值。 舉個例子，一些設備的數據存儲方法可能如圖3所示。
|
| 圖3. Modbus字符串中的字節順序反轉 |
了解功能代碼
與數據模型可能因設備而異不同，功能代碼及其數據由標準明確定義。 每個功能都遵循一種模式。 首先，從設備會驗證功能代碼、數據地址和數據范圍等輸入。 然后執行所請求的操作并發送與代碼相符的響應。 如果此過程中的任何步驟失敗，則會向請求程序返回異常。 這些請求的數據傳輸就稱為PDU。
Modbus PDU
PDU由一個單字節的功能代碼組成，后面跟著多達252字節的針對特定函數的數據。
|
| 圖4. Modbus PDU |
功能代碼是第一個需要驗證的項。 如果功能代碼沒有被接收到請求的設備識別，則會回應一個異常。 如果功能代碼被接受，則從設備根據功能定義開始分解數據。
由于數據包大小限制為253字節，設備可傳輸?shù)臄?shù)據量有限。 最常見的功能代碼可以240到250字節的從設備數據模型數據，具體取決于代碼。
從函數執行
不同的函數由數據模型定義訪問不同的概念數據塊。 一個常見的做法是讓代碼訪問靜態內存位置，但其他行為是可用的。 例如，功能代碼1（讀取線圈狀態）和3（讀取保持寄存器）可以訪問內存中相同的物理位置。 而功能代碼3（讀取保持寄存器）和16（寫入保持寄存器）可以訪問內存中完全不同的位置。 因此，建議在定義從數據模型時同時考慮每個功能代碼的執行。

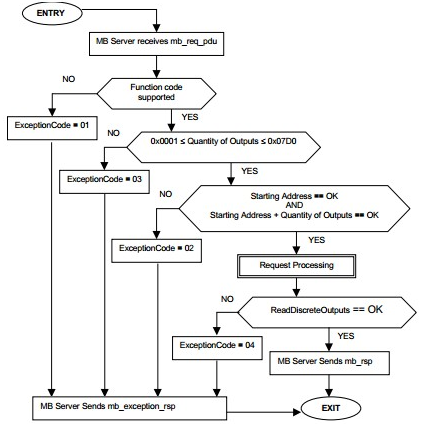

無論執行的是何種實際行為，所有的從設備都應該遵循每個請求的簡單狀態流程圖。 圖5是代碼1讀取線圈狀態的一個例子。
|
| 圖5.Modbus協議規范定義的讀取線圈狀態流程圖 |
每個從設備必須驗證功能代碼、輸入數量、起始地址、總范圍以及實際進行讀取行為的從屬定義函數(slave-defined function)的執行。
盡管上面的狀態圖包含了靜態地址范圍，但真實系統的需求可能會使靜態地址范圍與定義的數字有所不同。 在某些情況下，從設備無法傳輸協議定義的最大字節數。 也就是說，如果主設備請求0x07D0輸入，從設備只能用0x0400進行響應。 如果主設備從地址0開始請求125，則這是正確的，但是如果主設備從地址400開始發出相同的請求，最后一個線圈狀態將位于地址525，超出了該設備的范圍，會導致出現狀態圖定義的異常02。
標準功能代碼
每個標準功能代碼的定義都包含在說明書中。 即使對于最常見的功能代碼，在主設備上啟用的功能與從設備可以處理的功能之間也存在不可避免的不匹配。 為了解決這個問題，Modbus TCP規范的早期版本定義了三個一致性類。 官方的Modbus一致性測試規范沒有引用這些類，而是在每個功能的基礎上定義一致性;但是，這些仍然很容易理解。 建議任何文檔都遵循測試規范，并根據其支持的代碼而不是傳統分類來定義它們的一致性。
0類代碼
0類代碼通常被認為是有用Modbus設備的最低配置，因為它們使主設備能夠讀取或?qū)懭霐?shù)據模型。
| 代碼 | 說明 |
| 3 | 讀多寄存器 |
| 16 | 寫多寄存器 |
表4.0類一致性代碼
1類代碼
1類功能代碼由訪問所有類型的數據模型所需的其他代碼組成。 在原始定義中，這個列表包含功能代碼7（讀取異常）。 但是，此代碼由當前規范定義為僅限于串行的代碼。
| 代碼 | 說明 |
| 1 | 讀線圈 |
| 2 | 讀離散輸入 |
| 4 | 讀輸入寄存器 |
| 5 | 寫單線圈 |
| 6 | 寫單寄存器 |
| 7 | 讀取異常狀態（僅限串行） |
表5. 1類一致性代碼
2類代碼
2類功能代碼用于更為專業化的功能，不太常用。 例如，讀/寫多個寄存器可能有助于減少請求/響應周期的總數，但該行為仍可以用0類代碼實現。
| 代碼 | 說明 |
| 15 | 寫多線圈 |
| 20 | 讀文件記錄 |
| 21 | 寫文件記錄 |
| 22 | 屏蔽寫寄存器 |
| 23 | 讀/寫多寄存器 |
| 24 | 讀取FIFO |
表6. 2類一致性代碼
Modbus封裝接口
Modbus封裝接口（MEI）代碼功能43用于封裝Modbus數據包內的其他數據。 目前，有兩個MEI號碼可用，13（CANopen）和14（設備識別）。
功能43/14（設備識別）非常有用，因為它允許傳送多達256個唯一的對象。 其中一些對象已預定義且預留好，例如供應商名稱和產品代碼，但應用程序可以將其他對象定義為通用數據集。
此代碼并不常用。
例外
從設備使用異常來指示各種不良狀況，比如錯誤請求或不正確輸入。 但是，異常也可以作為對無效請求的應用程序級響應。 從設備不響應發出異常的請求。 相反，從設備忽略不完整或損壞的請求，并開始等待新的消息傳入。
異常以定義好的數據包格式報告給用戶。 首先將一個功能代碼返回給等同于與原始功能代碼的請求主設備，除了設置了最高有效位。 這等同于為原始功能代碼的值加上0x80。 異常響應包括一個異常代碼來代替與給定函數響應相關的正常數據。
在標準內，四種最常見的異常代碼是01,02,03和04。表7介紹了這些代碼以及每種功能的標準含義。
| 異常代碼 | 含義 |
| 01 | 不支持接收到功能代碼。 要確認原始功能代碼，請從返回值中減去0x80。 |
| 02 | 嘗試訪問的請求是一個無效地址。 在標準中，只有起始地址和請求的數值超過216時才會發生這種情況。 但是，有些設備可能會限制其數據模型中的地址空間。 |
| 03 | 請求包含不正確的數據。 在某些情況下，這意味著參數不匹配，例如發送的寄存器的數量與“字節數”字段之間的參數不匹配。 更常見的情況是，主機請求的數據比從機或協議允許的要多。 例如，主設備一次只能讀取125個保持寄存器，而資源受限的設備可能會將此值限制為更少的寄存器。 例如，主設備一次只能讀取125個保持寄存器，而資源受限的設備可能會將此值限制為更少的寄存器。 |
| 04 | 嘗試處理請求時發生不可恢復的錯誤。 這是一個異常的代碼，表示請求有效，但從設備無法執行該請求。 |
表7.常見的Modbus異常代碼
每個功能代碼的狀態圖至少應包含異常代碼01，通常包含異常代碼04,02,03，并且任何其他定義的異常代碼都是可選的。
應用數據單元（ADU）
除了Modbus協議的PDU核心定義的功能外，您還可以使用多種網絡協議。 最常見的協議是串行和TCP/IP，但也可以使用其他協議，如UDP。 為了在這些層之間傳輸Modbus所需的數據，Modbus包含一組適用于每種網絡協議的ADU。
通用特征
Modbus需要某些功能來提供可靠的通信。 單元ID或地址用在每個ADU格式中，為應用層提供路由信息。 每個ADU都帶有一個完整的PDU，其中包含給定請求的功能代碼和相關數據。 為了可靠性，每條消息都包含錯誤檢查信息。 最后，所有的ADU都提供了一種機制來確定請求幀的開始和結束，但實現這些機制的方式各不相同。
標準格式
ADU的三種標準格式是TCP、遠程終端單元（RTU）和ASCII。 RTU和ASCII ADU通常用于串行線路，而TCP則用于現代TCP/IP或UDP/IP網絡。
TCP/IP
TCP ADU由Modbus應用協議（MBAP）報文頭和Modbus PDU組成。 MBAP是一個通用的報文頭，依賴于可靠的網絡層。 此ADU的格式（包括報文頭）如圖6所示。
|
| 圖6.TCP/IP ADU |
報文頭的數據字段代表其用途。 首先，它包含一個事務處理標識符。 這有助于網絡允許同時發生多個未處理的請求。 也就是說，主設備可以發送請求1、2和3。在稍后的時間點，從設備可以以2、1、3的順序進行響應，并且主設備可以將請求匹配到響應并準確解析數據。 這對以太網網絡很有用。
協議標識符通常為零，但您可以使用它來擴展協議的行為。 協議使用長度字段來描述數據包其余部分的長度。 這個元素的位置也表明了這個報文頭格式在可靠的網絡層上的依賴關系。 由于TCP數據包具有內置的錯誤檢查功能，可確保數據一致性和傳送，因此數據包長度可位于報文頭的任何位置。 在可靠性較差的網絡上（比如串行網絡），數據包可能會丟失，其影響是即使應用程序讀取的數據流包含有效的事務處理和協議信息，長度信息的損壞也會使報文頭無效。 TCP為這種情況提供了適當?shù)谋Ｗo。
TCP/IP設備通常不適用單元ID。 但是，Modbus是一種常見的協議，因此通常會開發一些網關來將Modbus協議轉換為另一種協議。 在最初的預期應用中， Modbus TCP/IP轉串行網關用于連接新的TCP/IP網絡和舊的串行網絡。 這時，單元ID用于確定PDU對應的從設備的地址。
最后，ADU包含一個PDU。 對于標準協議，PDU的長度仍限制為253字節。
RTU
RTU ADU看起來要簡單得多，如圖7所示。
|
| 圖7. RTU ADU |
與較為復雜的TCP/IP ADU不同的是，除了核心PDU之外，該ADU僅包含兩條信息。 首先，地址用于定義PDU對應的從設備。 在大多數網絡中，地址0定義的是“廣播”地址。 也就是說，主設備可以發送輸出命令到地址0，而所有從設備應處理該請求，但是不做出任何響應。 除了這個地址外，CRC還用于確保數據的完整性。
然而，現在的實現機制遠沒有那么簡單。 數據包的首尾一對沉默時間（silent time），即總線上沒有通信的時段。對于9,600的波特率，這個速率大約是4ms。該標準定義了一個最小沉默長度，不論波特率如何，都低于2 ms。
首先，這存在性能缺陷，因為在處理數據包之前設備必須等待空閑時間結束。 然而，更危險的是串行傳輸引入了不同技術，并且波特率比標準更快。 例如，使用USB/串口轉換器電纜，您無法控制數據的數據包和數據傳輸。 測試表明，結合NI-VISA驅動程序使用USB轉串口電纜會在數據流中引入了尺寸可變的大間隙，而這些間隙 – 沉默期 – 會“誘騙”符合規范的代碼相信消息是完整的。 由于消息不完整，通常會導致CRC無效，并導致設備將ADU解釋為損壞。
除了傳輸問題之外，現代驅動程序技術還大量提取串行通信，并且通常需要應用程序代碼中的輪詢機制。 例如，除非通過輪詢端口上的字節，.NET Framework 4.5 SerialPort Class和NI-VISA驅動程序都不提供檢測串行線路上的沉默的機制。 這會導致性能降低（如果輪詢執行過慢）或CPU使用率過高（如果輪詢執行過快）。
解決這些問題的常用方法是打破Modbus PDU和網絡層之間的抽象層。 也就是說，串行代碼詢問Modbus PDU數據包以確定功能代碼。 結合數據包中的其他數據，可以發現剩余數據包的長度，從而確定數據包的結尾。 利用這些信息，可以使用更長的超時時間，以允許傳輸間隙，并且應用程序級的輪詢速度可能更慢。 這種機制推薦用于新的開發。 不采用此方法可能會遇到大于預期數量的“損壞”數據包。
ASCII
如圖8所示，ASCII ADU比RTU更復雜，但也避免了RTU數據包的許多問題。 然而，它自身也有一些缺點。
|
| 圖 8. ASCII ADU |
為了解決確定數據包大小的問題，ASCII ADU為每個數據包定義了一個明確且唯一的開始和結束。 也就是說，每個數據包以“:”開始 并以回車（CR）和換行符（LF）結束。 另外，像NI-VISA和.NET Framework SerialPort Class這樣的串行API可以輕松讀取緩沖區中的數據，直到收到特定字符的CR/LF為止。 這些特性有助于在現代應用程序代碼中有效地處理串行線路上的數據流。
ASCII ADU的缺點是所有數據都以ASCII編碼的十六進制字符進行傳輸。 也就是說，針對功能代碼3（0x03）發送的不是單個字節，而是發送ASCII字符“0”和“3”或0x30/0x33。 這使協議更具可讀性，但也意味著必須通過串行網絡傳輸兩倍的數據，并且發送和接收應用程序必須能夠解析ASCII值。
擴展Modbus
Modbus是一種相對簡單和開放的標準，可以進行修改以適應給定應用的需求。 這常用于HMI和PLC或PAC之間的通信，因為在這種情況下組織可以控制協議的首尾。 例如，傳感器的開發人員更可能遵守書面標準，因為他們通常只控制其從設備的實現，互通性也是可能實現的。
一般來說，不建議修改協議。 本節僅作為對其他人用來調整協議行為的機制的確認。
新功能代碼
Modbus標準定義了一些功能代碼，但也可允許您開發更多的功能代碼。 具體而言，功能代碼1至64,73至99以及111至127是預留的并保證唯一的公共代碼。 其余代碼65至72和100至110可由用戶自定義。 使用這些用戶定義的代碼時，您可以使用任何數據結構。 數據甚至可能超過Modbus PDU的標準253字節限制，但應驗證整個應用程序以確保其他層在PDU超過標準限制時按預期工作。 高于127的功能代碼預留作異常響應。
網絡層
除了串行和TCP之外，Modbus還可以在許多網絡層上運行。 一個可能的實現是UDP，因為它適合于Modbus通信風格。 Modbus本質上是基于消息的協議，因此UDP能夠發送明確定義的信息包，而不需要任何額外的應用程序級信息，如起始字符或長度，這使得Modbus非常易于實現。 Modbus PDU數據包可以使用標準的UDP API發送，不需要額外的ADU或重新使用現有的ADU，并由另一端完全接收。 雖然由于其內置確認系統，TCP對某些協議有利，但Modbus是在應用層執行確認。 因此，以這種方式使用UDP會消除TCP ADU中的事務處理標識符字段，從而消除了存在多個同時發生的未完成事務的可能性。 因此，主設備必須是同步主設備，或者UDP數據包必須有一個標識符以幫助主設備組織請求和響應。 建議的做法是在UDP網絡層上使用TCP/IP ADU。
ADU修改

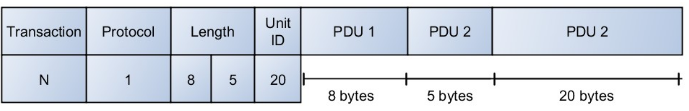

最后，應用程序可以選擇修改ADU，或使用現有ADU的未使用部分（如TCP）。 例如，TCP定義了一個16位長度字段、一個16位協議和一個8位單元ID。鑒于最大的Modbus PDU是253字節，長度字段的高字節始終為零。 對于Modbus/TCP，協議字段和單元ID始終為零。 協議的簡單擴展可以通過將協議字段更改為非零數字并使用兩個未使用的字節（單元ID和長度字段的高字節）來發送兩個附加PDU的長度，從而同時發送三個數據包（請參閱圖9）。
|
| 圖9. TCP ADU修改示例 |
